Visualiserungssysteme und Bedieneinheiten
Prime Extend für abgesetzte Lösungen bis 100 m
Mit Prime Extend bieten wir eine Technologie für abgesetzte Visualisierungssysteme und Bedieneinheiten bis zu 100 m an. Bild- und Bediendaten werden sicher und ohne Verzögerung übertragen.
Die Prime Extend Lösung kann unabhängig vom Betriebssystem oder Softwaretreibern in bestehende Infrastrukturen integriert werden. Einfach Display-Port und USB 2.0 des IPC mit dem Prime Extend DP verbinden. Das Prime Panel Extend mit einem CAT 7 Ethernet Kabel anschließen und den Touch-Monitor als Anzeige- und Bedieneinheit verwenden sowie bis zu zwei weitere USB-Geräte am Prime Panel Extend nutzen.
Prime Extend DX TP und RX TP sind mit 36 Monaten Gewährleistung erhältlich.
Prime Extend
- Kompaktes Hutschienen-Gehäuse
- Display-Port Eingang
- Latenzfreie Datenübertragung FHD-Video und USB 2.0 bis 100 m absetzbar
- Plug & Play: Einfacher Anschluss an Box-IPC
- Temperaturbereich - 20 °C bis +50 °C
- UL-Zulassung
Technische Daten

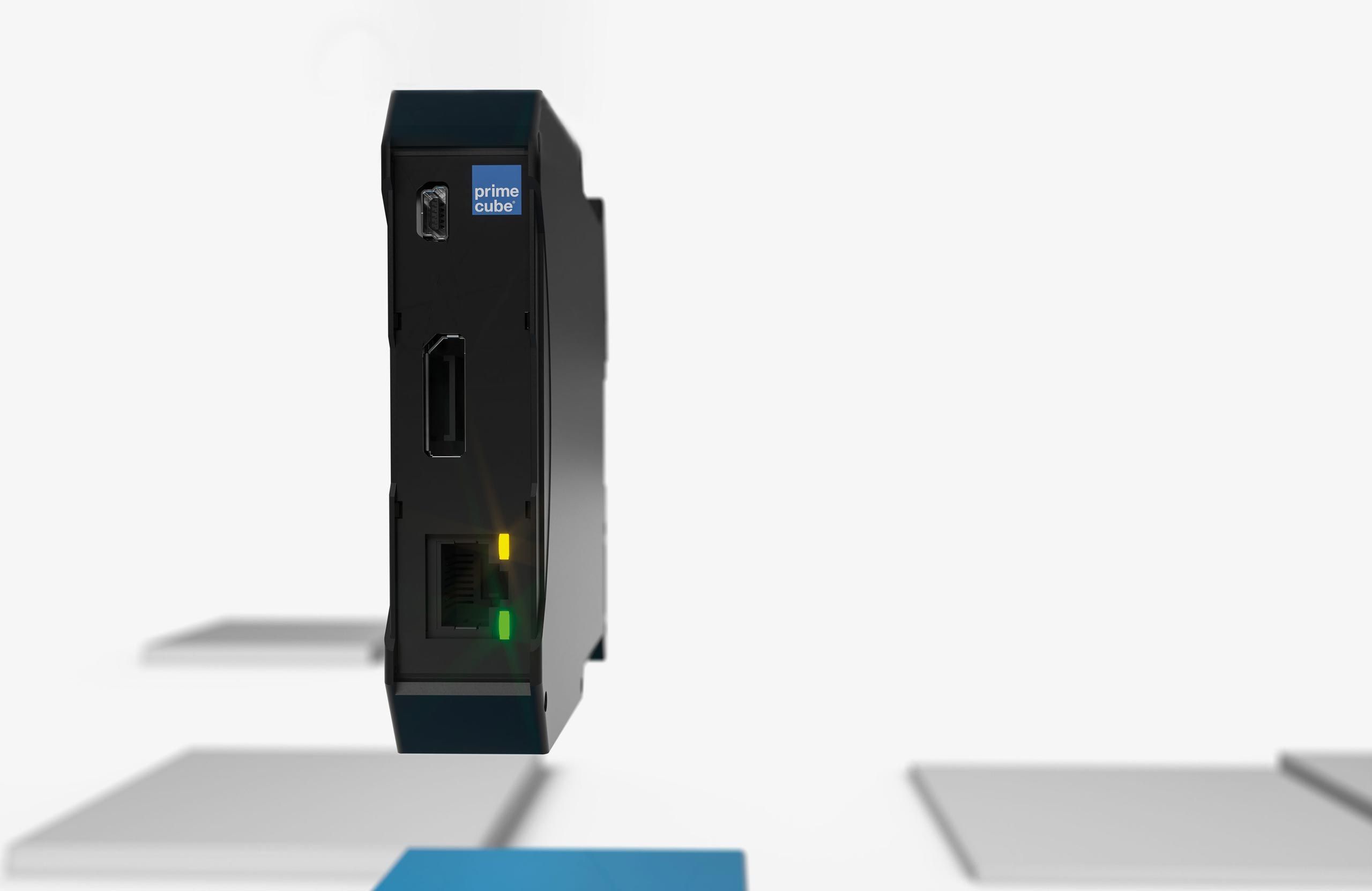

Prime Extend TX TP
Prime Extend TX DP
PXS1000ED_023
22,5 x 99 x 114,5 mm
117g
- Prime Extend TX Standalone Box
- Hutschienengehäuse aus Kunststoff
- An 35 mm Hutschiene (EN 50022 und 50045) montierbar
IP20 gemäß EN 60529
- 1x Prime Extend RJ45 Anschlussbuchse
- 1x USB 2.0, Typ B Mini
- 1x Display Port
Ready
Link
Max. 100 m
Full-HD, 1920 x1080 Pixel bei 60 Hz
CAT 6a / CAT 7 / AWG 22
1x Mini-USB 2.0
5 V DC, 12 V DC, 24 V DC
-20 °C ... +50 °C
-20 °C ... +55 °C
10% ... 80%, nicht kondensierend
Industriebereich gemäß EN 55024 & EN 61000-6-2
Industriebereich gemäß EN 55032 Klasse A
15 g: 11 ms und 25 g: 6 ms gemäß EN 60068-2-27
2 ... 9 Hz: 3,5 mm Amplitude, 9 ... 200 Hz: 1 g gemäß EN 60068-2-6
36 Monate
CE; UL in Vorbereitung; gemäß UL 61010-2-201 & CSA C22.2 NO. 61010-2-201
Technische Daten
Prime Extend TX TP
| Ausführung | Prime Extend TX DP |
| Typschlüssel | PXS1000ED_023 |
| Abmessungen, ca. (BxHxT) | 22,5 x 99 x 114,5 mm |
| Gewicht | 117g |
| Gehäuse |
|
| Schutzart | IP20 gemäß EN 60529 |
| Schnittstellen |
|
| Anzeigen LED Gelb | Ready |
| Anzeigen LED Grün | Link |
| Übertragungsstrecke Distanz | Max. 100 m |
| Übertragungsstrecke Videodaten | Full-HD, 1920 x1080 Pixel bei 60 Hz |
| Übertragungsstrecke Übertragungskabel | CAT 6a / CAT 7 / AWG 22 |
| Übertragungsstrecke Schnittstelle | 1x Mini-USB 2.0 |
| Spannungsversorgung | 5 V DC, 12 V DC, 24 V DC |
| Umgebungstemperatur | -20 °C ... +50 °C |
| Lagertemperatur | -20 °C ... +55 °C |
| Luftfeuchtigkeit | 10% ... 80%, nicht kondensierend |
| EMV Störfestigkeit | Industriebereich gemäß EN 55024 & EN 61000-6-2 |
| EMV Störaussendung | Industriebereich gemäß EN 55032 Klasse A |
| Schock | 15 g: 11 ms und 25 g: 6 ms gemäß EN 60068-2-27 |
| Vibration | 2 ... 9 Hz: 3,5 mm Amplitude, 9 ... 200 Hz: 1 g gemäß EN 60068-2-6 |
| Gewährleistung | 36 Monate |
| Zulassungen | CE; UL in Vorbereitung; gemäß UL 61010-2-201 & CSA C22.2 NO. 61010-2-201 |
Technische Daten
Prime Extend RX DP
Prime Extend RX DP
PXE1000ED_072
80 x 90 mm
- Prime Extend RX Anschlusskarte
- Platinenbaugruppe
- Konzipiert für den Einbau in einen Touch-Monitor
1x Prime Extend RJ45-Anschlussbuchse
1x LVDS (Dual Channel)
Ready
Link
Pin-Header für Helligkeitseinstellung (+/-)
Max. 100 m
Full-HD, 1920 x1080 Pixel bei 60 Hz
CAT 6a / CAT 7 / AWG 22
- 1x USB 2.0 Pin-Header für Touchsteuerung
- 1x USB 2.0 Pin-Header frei verfügbar
12 V DC, nominal
-20 °C ... +60 °C
-20 °C ... +60 °C
10% ... 90%, nicht kondensierend
Industriebereich gemäß EN 55024 & EN 61000-6-2
Industriebereich gemäß EN 55032 Klasse A
15 g: 11 ms und 25 g: 6 ms gemäß EN 60068-2-27
2 ... 9 Hz: 3,5 mm Amplitude, 9 ... 200 Hz: 1 g gemäß EN 60068-2-6
CE & EMV-gerechtes Industriedesign, UL-konform
Technische Daten
Prime Extend RX DP
| Ausführung | Prime Extend RX DP |
| Typschlüssel | PXE1000ED_072 |
| Abmessungen, ca. (HxT) | 80 x 90 mm |
| Gehäuse |
|
| Anschlüsse | 1x Prime Extend RJ45-Anschlussbuchse |
| Panel-Schnittstelle | 1x LVDS (Dual Channel) |
| Anzeigen LED Gelb | Ready |
| Anzeigen LED Grün | Link |
| Bedienelemente | Pin-Header für Helligkeitseinstellung (+/-) |
| Übertragungsstrecke Distanz | Max. 100 m |
| Übertragungsstrecke Videodaten | Full-HD, 1920 x1080 Pixel bei 60 Hz |
| Übertragungsstrecke Übertragungskabel | CAT 6a / CAT 7 / AWG 22 |
| Übertragungsstrecke Schnittstelle |
|
| Spannungsversorgung | 12 V DC, nominal |
| Umgebungstemperatur | -20 °C ... +60 °C |
| Lagertemperatur | -20 °C ... +60 °C |
| Luftfeuchtigkeit | 10% ... 90%, nicht kondensierend |
| EMV Störfestigkeit | Industriebereich gemäß EN 55024 & EN 61000-6-2 |
| EMV Störaussendung | Industriebereich gemäß EN 55032 Klasse A |
| Schock | 15 g: 11 ms und 25 g: 6 ms gemäß EN 60068-2-27 |
| Vibration | 2 ... 9 Hz: 3,5 mm Amplitude, 9 ... 200 Hz: 1 g gemäß EN 60068-2-6 |
| Zulassungen | CE & EMV-gerechtes Industriedesign, UL-konform |
Leistungsstarke Box-IPCs für die Industrie
Box-IPCs
Vom sehr kompakten Hutschienen-Box-IPC mit schlanker Rechenleistung ("minimum size - maximum performance") bis zum vollwertigen robusten und langlebigen High-Performance-Box-IPC sind zahlreiche Lösungen abgestimmt auf individuelle Anforderungen möglich. Mit Prime Extend lässt sich ein Terminal bis zu 100 m vom Box-IPC absetzen.
- Flexibel konfigurierbar
- Bedarfsgerechte Bauformen
- Hohe Usability
- Robustes Systemdesign
Im Softwarebereich stehen zahlreiche Konfigurations- und Erweiterungsm öglichkeiten zur Verfügung. Bei Bedarf konfigurieren unsere Entwicklungsspezialisten auch individuelle Edge-Computing-Konzepte.
Für die zuverlässige Interaktion in der Industrie 4.0
Panel-IPCs
Die IPC-basierten Touch-Monitore zur Visualisierung von Industrieanwendungen sind als Ein- und Anbau-Variante realisierbar.
Alle Produkte entsprechen der Schutzart IP65 umlaufend, sind für den 24/7-Einsatz verifiziert und im robusten EMV-Umfeld bedienbar. Durch die passive Kühlung entwickeln die Systeme nur eine geringe Geräuschkulisse. Embedded Prozessoren verlängern die Lebensdauer.
- Alle Plattformen sind flexibel erweiterbar.
- Displaygrößen-Auswahl bietet für unterschiedliche Ansprüche die richtige Lösung.
- Erweiterungsmöglichkeiten, z.B. zur Konnektivität, erhöhen die Einsatzfähigkeit.
Produktanfrage
Sie haben eine erste Idee oder bereits eine konkrete Anforderung? Unsere Vertriebsingenieure und Spezialisten unterstützen Sie gerne.
